Deze koppeling gebruikt: Modbus TCP via Ethernet / lokaal netwerk
Let op: op basis van de aangeleverde informatie wordt RS485SE niet ondersteund door BBOLT voor deze koppeling. Gebruik daarom Modbus TCP.
Wat heb je nodig?
| Benodigd | Toelichting |
|---|---|
| SolarEdge SetApp omvormer | De omvormer die gekoppeld moet worden |
| Toegang tot SolarEdge SetApp | Nodig om instellingen te wijzigen |
| BBox | Moet in hetzelfde lokale netwerk zitten als de omvormer |
| Netwerkkabel / Ethernetverbinding | De omvormer moet bereikbaar zijn via het netwerk |
| IP-adres van de omvormer | Bijvoorbeeld <IP-ADRES> |
| Modbus TCP-poort | 1502 |
| Modbus ID / Slave ID | 1 |
Stap-voor-stap instellen in SolarEdge SetApp
1. Open SetApp en ga naar de omvormer
- Open de SolarEdge SetApp.
- Maak verbinding met de omvormer door de QR-code op de omvormer te scannen

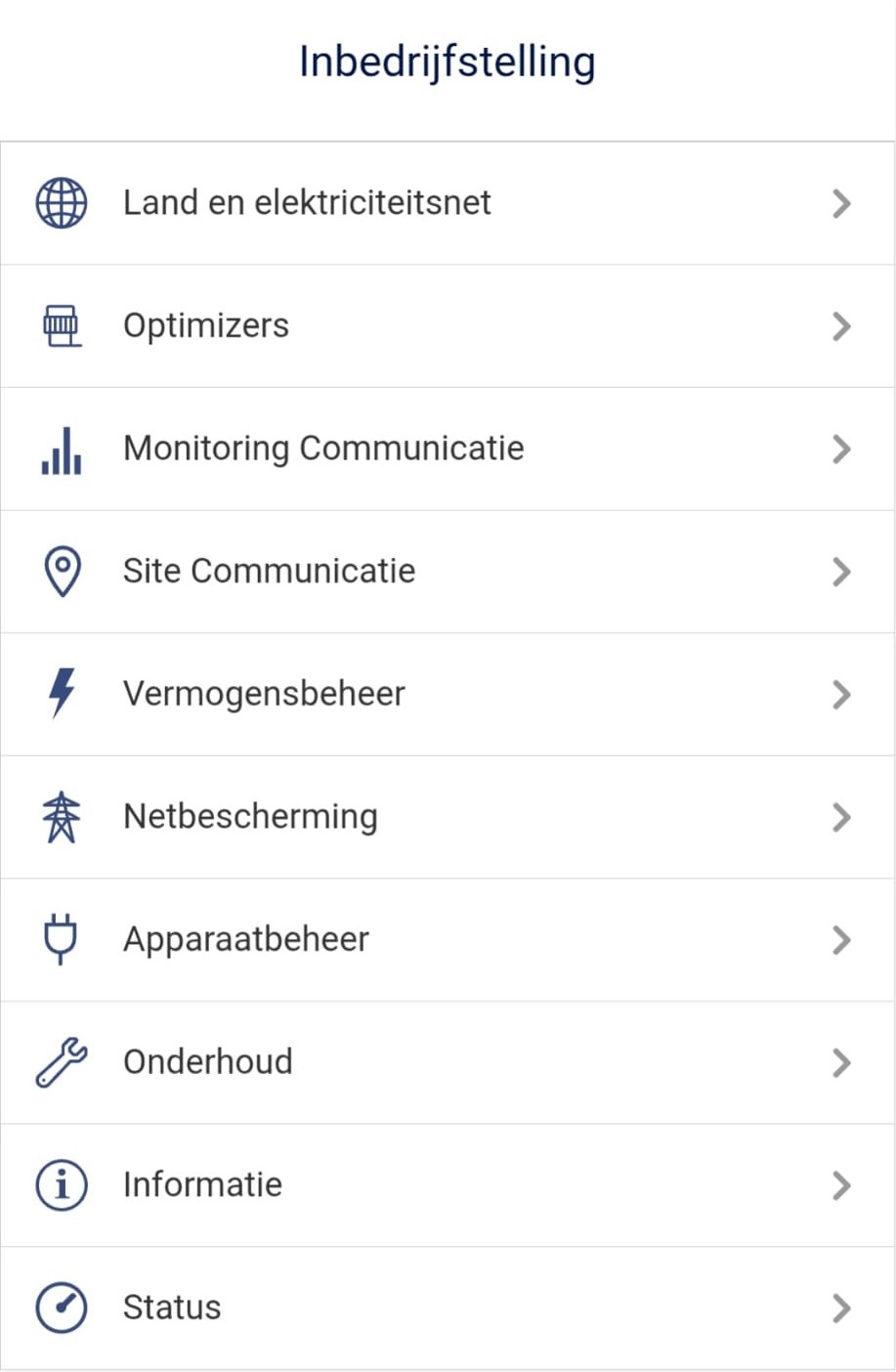

- Open het menu Inbedrijfstelling.
2. Open Site Communicatie

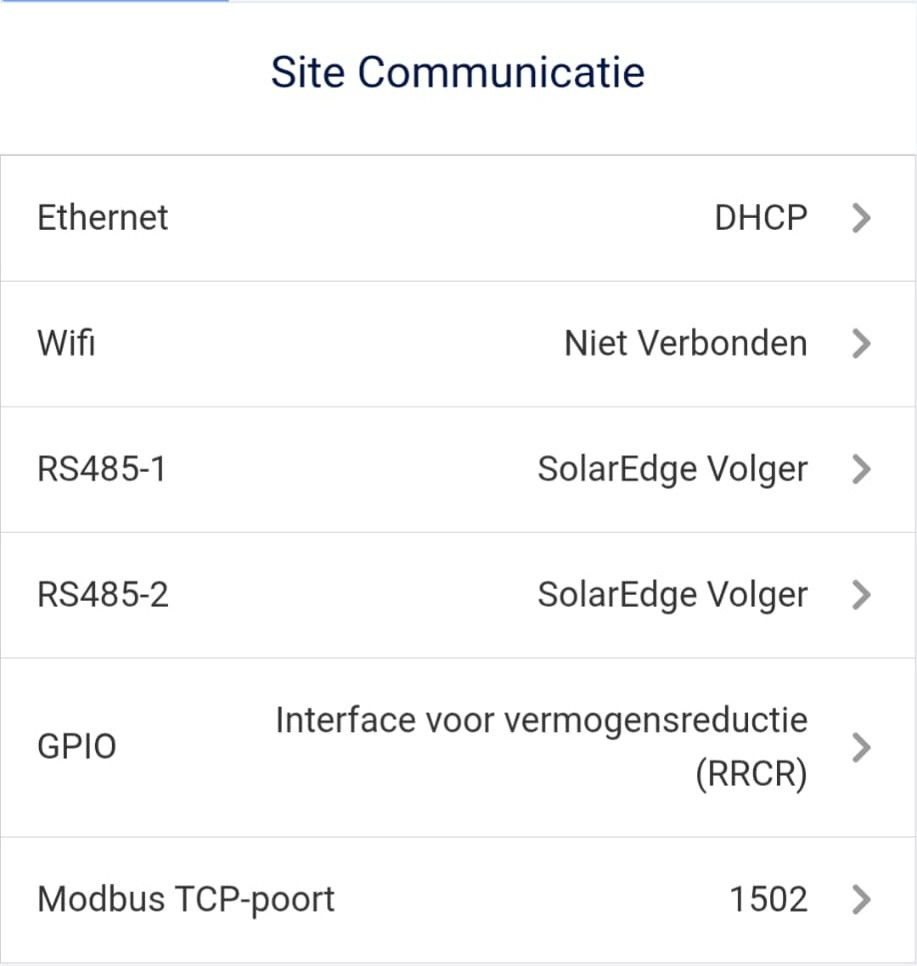

- Tik in het menu Inbedrijfstelling op Site Communicatie.
- Controleer of de omvormer via Ethernet verbonden is.
In het voorbeeld staat Ethernet op DHCP. Dat betekent dat de omvormer automatisch een IP-adres krijgt van de router.
3. Controleer het IP-adres van de omvormer

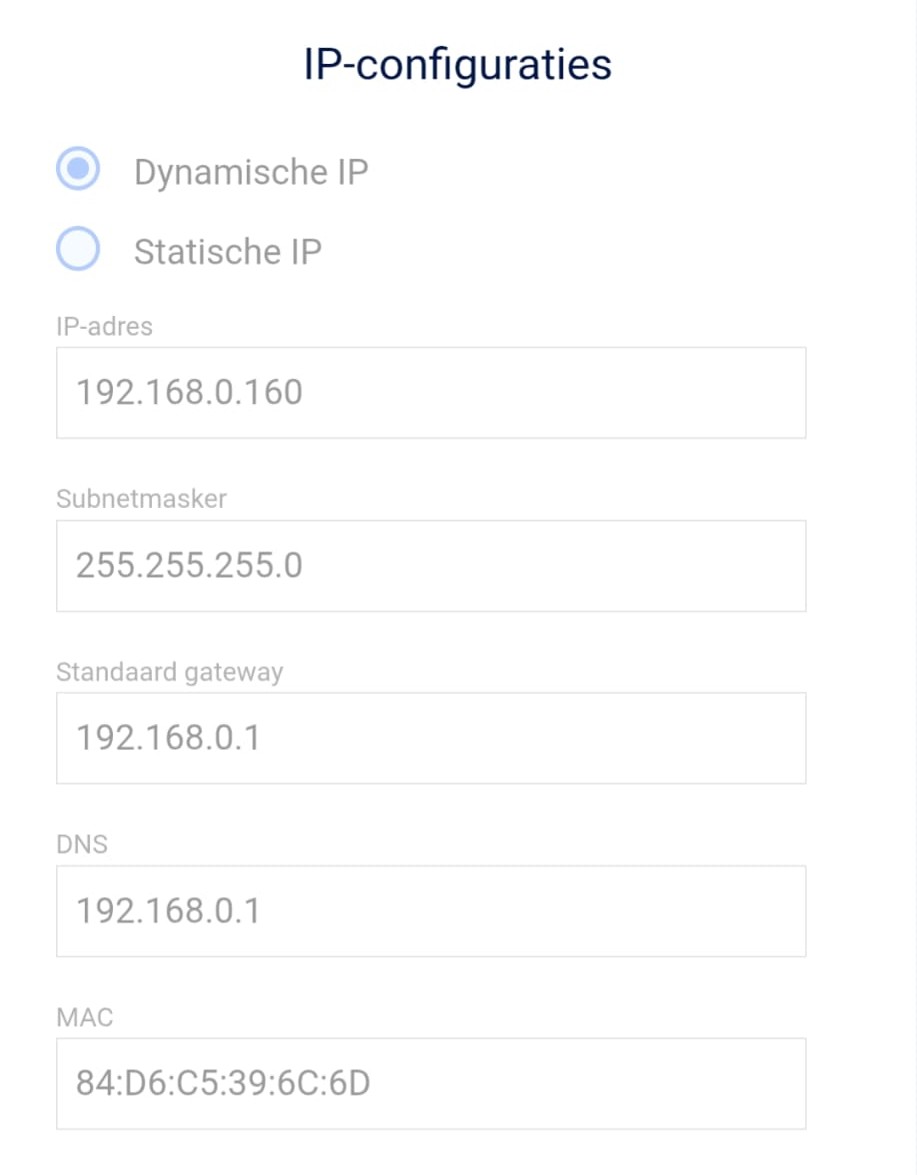

- Tik op Ethernet.
- Controleer het IP-adres van de omvormer.
- Noteer dit IP-adres. Dit heb je later nodig in de BBox.
In het voorbeeld is het IP-adres:
192.168.0.160
Gebruik in de BBox het actuele IP-adres van de installatie:
<IP-ADRES>
4. Open Modbus TCP-poort
- Ga terug naar Site Communicatie.

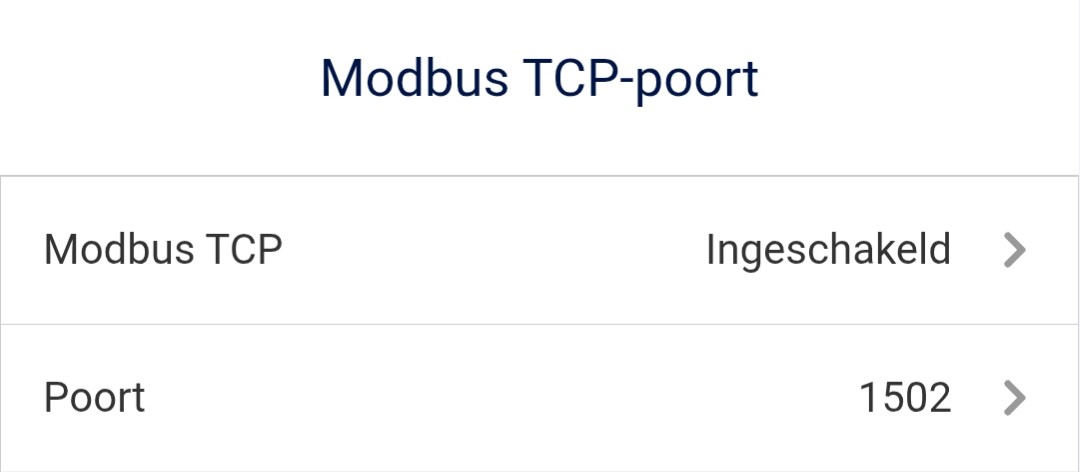

- Tik op Modbus TCP-poort.
- Controleer of de poort op 1502 staat.
5. Schakel Modbus TCP in

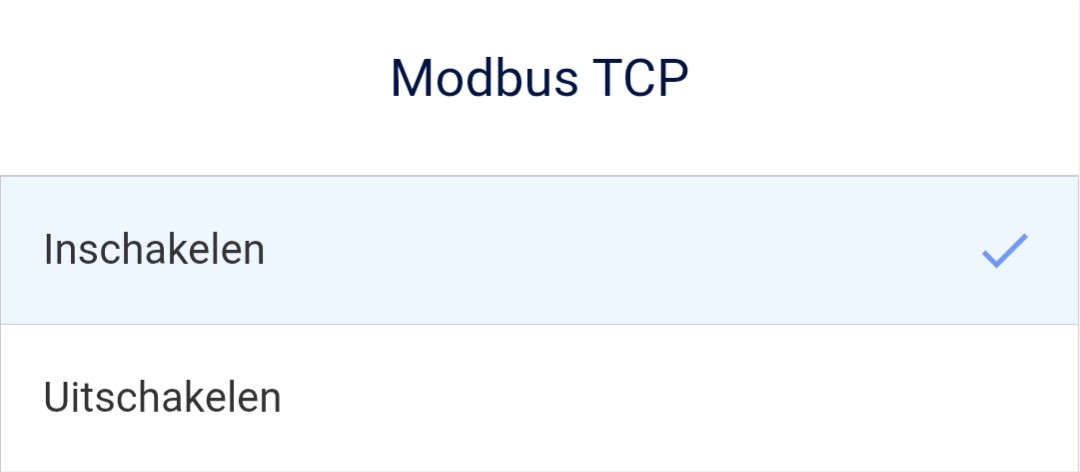

- Tik op Modbus TCP.
- Kies Inschakelen.
- Controleer of er een vinkje staat bij Inschakelen.
- Ga terug naar het vorige scherm.
6. Controleer de poort
Controleer nog één keer of de instellingen zo staan:
| Instelling | Waarde |
|---|---|
| Modbus TCP | Ingeschakeld |
| Poort | 1502 |
| Verbinding | Ethernet / lokaal netwerk |
| Modbus ID / Slave ID | 1 |
Toevoegen in de BBox
- Open de BBox-configuratie.
- Ga naar het onderdeel waar je een apparaat of omvormer toevoegt.
Kies als apparaat:
SolarEdge
Kies als verbindingstype:
Modbus TCP
- Vul de volgende gegevens in:
| Veld in BBox | Waarde |
|---|---|
| Apparaatnaam | <APPARAATNAAM> |
| Type verbinding | Modbus TCP |
| IP-adres | <IP-ADRES> |
| Poort | 1502 |
| Modbus ID / Slave ID | 1 |
- Sla de instellingen op.
- Wacht enkele minuten totdat de BBox data probeert op te halen.
Controleren of de data binnenkomt
Controleer na het opslaan of de BBox data ontvangt van de omvormer.
Let op de volgende punten:
- De omvormer moet aan staan.
- De BBox en de omvormer moeten in hetzelfde netwerk zitten.
- Het IP-adres in de BBox moet gelijk zijn aan het IP-adres in SetApp.
- Modbus TCP moet ingeschakeld zijn.
- De poort moet op
1502staan. - Het Modbus ID moet
1zijn.
Wanneer de koppeling werkt, zie je in de BBox actuele waarden van de omvormer, zoals vermogen of productie.
Problemen oplossen
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen data in de BBox | Verkeerd IP-adres | Controleer het IP-adres in SetApp onder Ethernet |
| Geen data in de BBox | Modbus TCP staat uit | Zet Modbus TCP op Inschakelen |
| Geen data in de BBox | Verkeerde poort | Gebruik poort 1502 |
| Geen data in de BBox | Verkeerd Modbus ID | Gebruik Modbus ID / Slave ID 1 |
| Verbinding valt later weg | IP-adres is gewijzigd door DHCP | Maak een DHCP-reservering in de router of gebruik een vast IP-adres |
| BBox kan omvormer niet bereiken | BBox en omvormer zitten niet in hetzelfde netwerk | Controleer de netwerkverbinding |
| RS485 werkt niet | RS485 wordt niet ondersteund door BBOLT voor deze koppeling | Gebruik Modbus TCP via Ethernet |
| Omvormer reageert niet | Instellingen zijn nog niet actief | Wacht enkele minuten of herstart de communicatie indien nodig |
Samenvatting instellingen
| Instelling | Waarde |
|---|---|
| Merk / model | SolarEdge SetApp |
| Verbindingstype | Modbus TCP |
| Netwerkverbinding | Ethernet / lokaal netwerk |
| IP-adres | <IP-ADRES> |
| Voorbeeld IP-adres uit screenshot | 192.168.0.160 |
| Modbus TCP | Ingeschakeld |
| Modbus-poort | 1502 |
| Modbus ID / Slave ID | 1 |
| Instellen via | SolarEdge SetApp |
| Niet ondersteund door BBOLT | RS485 |
Klaar
De SolarEdge SetApp omvormer is nu ingesteld voor communicatie met de BBox via Modbus TCP.
Zodra de BBox de juiste gegevens heeft, kan de BBox de omvormer uitlezen via het lokale netwerk.
