7. Installatieproces en veiligheidsrichtlijnen

Dit hoofdstuk beschrijft de vereisten, voorbereiding en veiligheidsmaatregelen voor de installatie van het BOLT-energiesysteem.
Alle werkzaamheden mogen uitsluitend worden uitgevoerd door gekwalificeerd en bevoegd installatietechnisch personeel met kennis van elektrische veiligheid en hijsprocedures.

7.1 Voorbereiding

7.1.1 Benodigde Gereedschappen

Toelichting

• De onderstaande lijst met gereedschappen dient als referentie; afhankelijk van de locatie of installatiecondities kunnen extra hulpmiddelen vereist zijn.

• De afbeeldingen in de originele tekeningen zijn indicatief — hanteer altijd de werkelijke producten.

• Installateurs dienen zelf aanvullende gereedschappen te voorzien op basis van de plaatselijke omstandigheden.

Vervangings- en Installatiegereedschap

Gereedschap	Specificatie / Opmerking
Kruiskop-isolatieschroevendraaier	Voor elektrische verbindingen met geïsoleerde handgreep
Isolatie-moment-ringsleutel (met verlengstuk)	Kit 7 – 19 mm • Dopdiepte ≥ 32 mm • Momentrange 1,2 – 45 N·m
Platte-kop isolatieschroevendraaier	Voor klemverbindingen en aansluitblokken
Diagonale kniptang	Voor het afknippen van kabelbinders en dunne bedrading
Afsnij-tang voor afdekkappen	Voor het op maat snijden van kunststof afdekkappen
Draadkniptang	Voor het inkorten van kabels
Rubber hamer	Voor zachte positionering zonder schade aan de kast
Hobbymes / art knife	Voor het voorzichtig openen van verpakkingen
RJ45 krimptang	Voor netwerkkabel-connectoren (CAT5e/6)
Hydraulische kabelschoen-pers	Voor perskabels en adereinden
Multimeter	DC-spanningsbereik ≥ 1500 V DC
Markeerpen	Voor identificatie van kabels en aansluitpunten
Rolmaat	Voor het nauwkeurig meten van afstanden, funderingsmaten en montageposities.
Waterpas	Voor het horizontaal stellen van de kastfundering
Stofzuiger	Voor het reinigen van de binnenzijde vóór inbedrijfstelling
Klopboormachine / churn drill	Voor funderings- en ankerboringen
Slagboorbit ø16 mm	Voor ankerbouten of kabeldoorvoeren
Krimpkous	Voor bescherming van kabeluiteinden
Heteluchtpistool	Voor het krimpen van krimpkousen
Kabelbinders	Voor het netjes vastzetten van kabels
Isolatieladder	Voor veilige toegang bij elektrische werkzaamheden
Hijsinstallatie / kraan	Voor het verplaatsen van kasten
Hijsband of hijstouw	Met voldoende breeklast en veiligheidscertificaat
Elektrische heftruck	Voor transport en positionering
Handmatige palletwagen	Voor korte verplaatsingen op vlakke ondergrond

Persoonlijke Beschermingsmiddelen (PBM’s)

Bij alle werkzaamheden aan of rond het BOLT-energiesysteem is het dragen van de juiste persoonlijke beschermingsmiddelen verplicht.

Gebruik PBM’s die voldoen aan de geldende EN- en CE-normen.

PBM	Functie / Toepassing
Isolerende handschoenen	Bescherming tegen elektrische schokken bij werkzaamheden aan hoog- en laagspanningsdelen
Mechanische werkhandschoenen	Bescherming tegen snijwonden, scherpe randen en stoten tijdens montage en hijswerk
Veiligheidsbril / oogbescherming	Bescherming tegen stof, metaalsplinters of vloeistofspatten bij boren of slijpen
Stofmasker	Bescherming bij werkzaamheden in stoffige of slecht geventileerde omgevingen
Isolerende veiligheidsschoenen	Antistatische of elektrisch isolerende schoenen, bescherming tegen schokken en vallende voorwerpen
Reflecterend veiligheidsvest	Zichtbaarheid op bouwplaatsen of industriële omgevingen
Veiligheidshelm	Bescherming tegen vallende objecten of bij werkzaamheden onder hijsgebied
Veiligheidsgordel / harnas	Verplicht bij werken op hoogte (> 2 m) of op locaties met valgevaar

7.1.2 Controle vóór installatie

Controle van de buitenverpakking

• Controleer vóór het openen van de buitenverpakking of er zichtbare schade aanwezig is, zoals scheuren, gaten, barsten of sporen van vocht.

• Controleer of het apparatuurtype en model overeenkomen met de bestelling.

• Indien de verpakking of de inhoud niet overeenkomt of beschadigd is, open de verpakking niet en neem onmiddellijk contact op met de leverancier of distributeur.

Toelichting:

• Het wordt aanbevolen om de buitenverpakking pas te verwijderen binnen 24 uur vóór de installatie.

• Draag tijdens het openen van de verpakking altijd de vereiste persoonlijke beschermingsmiddelen (helm, handschoenen, veiligheidsschoenen).

• Bij het openen op hoogte (bijv. gestapelde pallets) moeten hoogtewerk- en valbeveiligingsmaatregelen worden getroffen.

---

Controle van de geleverde onderdelen

• Na het verwijderen van de buitenverpakking moet worden gecontroleerd of alle onderdelen compleet en onbeschadigd zijn.

• Vergelijk de geleverde onderdelen met de verpakkingslijst in de doos of kist.

• Controleer of alle deuren, sloten en sleutels aanwezig en intact zijn — bewaar sleutels zorgvuldig na gebruik.

• Indien er onderdelen ontbreken of beschadigd zijn, neem onmiddellijk contact op met de dealer of leverancier.

Toelichting:

• De verpakkingslijst in de transportkist is leidend voor het aantal en type geleverde onderdelen.

• Controleer de inhoud voordat de installatie start, zodat ontbrekende items tijdig kunnen worden vervangen.







7.2 Installatie van het BOLT systeem

Forklift-eisen

• Bij installatie met een heftruck geldt een minimale hefcapaciteit van:
  – ≥ 3,75 ton voor de 215 kWh BOLT
  – ≥ 2,25 ton voor de 107 kWh BOLT

• Voor installatie of onderhoud van afzonderlijke batterijmodules is een heftruck met een minimale hefcapaciteit van ≥ 0,5 ton vereist.

• Aanbevolen vorkafmetingen:
  – Lengte 1400 – 1600 mm
  – Breedte 80 – 160 mm
  – Dikte 25 – 80 mm

• Hefhoogte:
  – Bij een funderingshoogte ≤ 0,3 m → min. hefhoogte ≥ 2 m
  – Bij een funderingshoogte > 0,3 m → hefhoogte evenredig verhogen

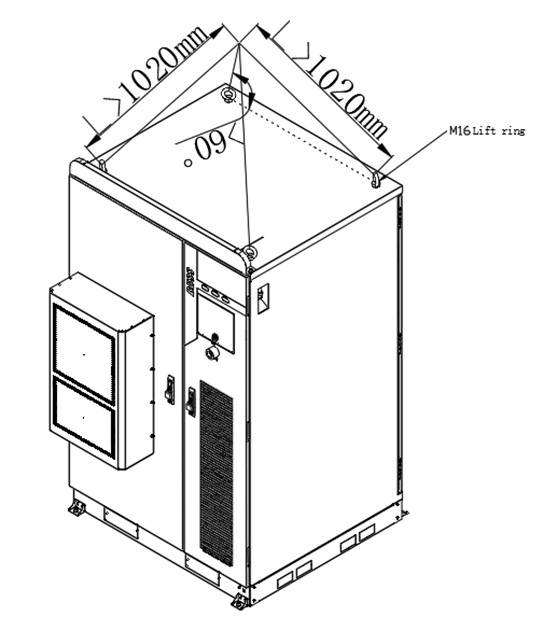

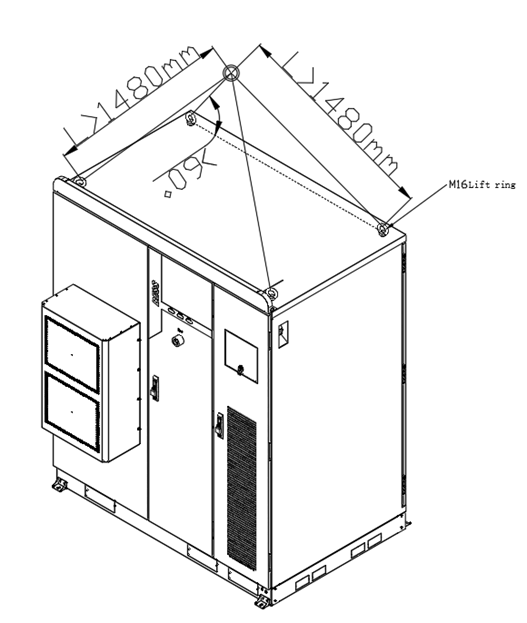

Hijseisen

• Controleer vóór het hijsen of de kraan en hijsbanden voldoen aan de vereiste draagvermogens.

• Tijdens montage of demontage mag de hijsuitrusting niet over de kast slepen om beschadigingen te voorkomen.

• Het hijsen of verplaatsen van de kast nadat batterijmodules zijn geïnstalleerd is verboden.

Voorbereiding op het hijsen

• Minimale hijscapaciteit:
  – ≥ 3,75 ton voor 215 kWh
  – ≥ 2,25 ton voor 107 kWh
  – Werkstraal: ≥ 2 m

• Hijspersoneel moet beschikken over relevante training en certificering.

• Inspecteer het hijsgereedschap vóór gebruik.

• Bevestig de hijsogen aan een stabiel draagpunt of muur.

• Voer buitenwerkzaamheden enkel uit bij droog en windstil weer.

• Controleer of alle deuren gesloten en vergrendeld zijn.

• Verbind de staalkabels stevig en symmetrisch; de hoek tussen twee kabels mag ≤ 90° zijn.

• Hijs bij voorkeur sequentieel van links naar rechts of omgekeerd.

Tijdens het hijsen

• Onbevoegd personeel mag niet in het hijsgebied komen of onder de kraanarm staan.

• Vermijd hijsen over grote afstanden; positioneer de kraan zo dicht mogelijk bij de installatielocatie.

• Houd de kast stabiel; maximale helling ≤ 5°.

• Laat de kast langzaam en gelijkmatig zakken tot het gewicht volledig op de fundering rust.

• Verwijder de hijsbanden pas nadat de belasting evenwichtig verdeeld is.

• Vermijd slepen van kabels, kettingen of gereedschap langs de behuizing.

• De volgende kast mag pas worden geplaatst nadat de vorige volledig gefixeerd is.

Installatieprocedure

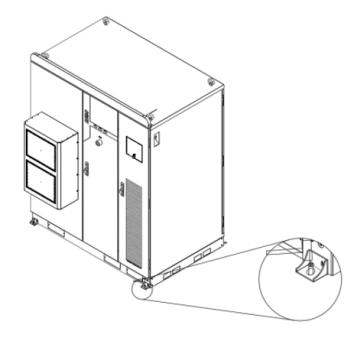

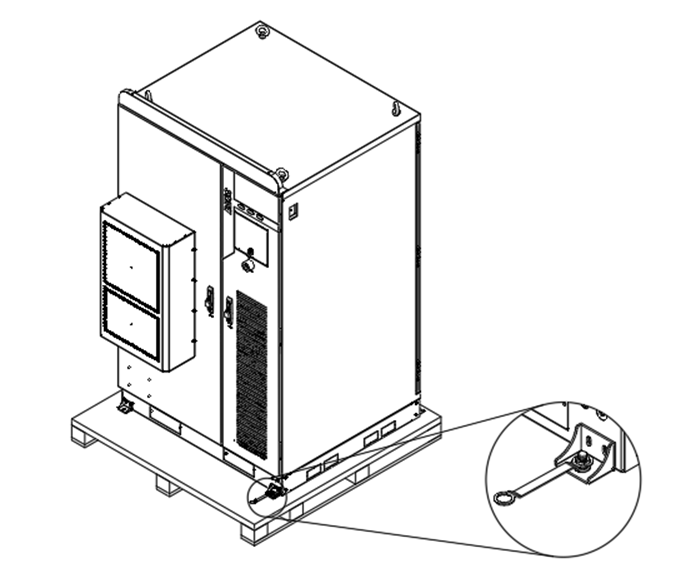

Stap 1 – Verwijder de transportbeugels

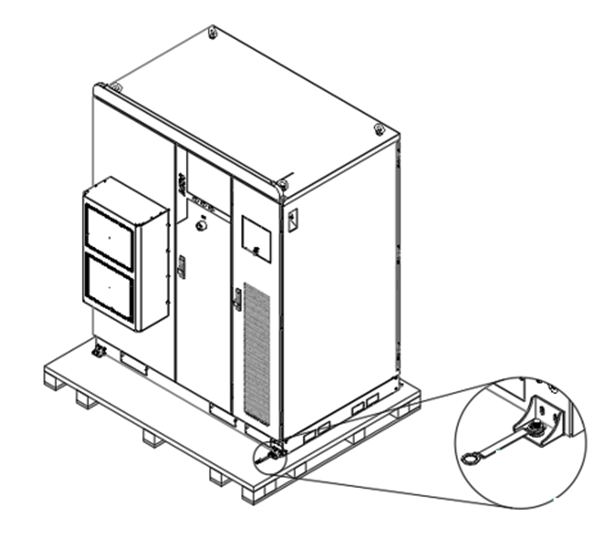

Verwijder de uitzetbouten van de voetbevestiging aan de onderzijde van de kast (zie Figuur 7-1 en 7-2).
Gebruik hiervoor een kruiskopsleutel 19. Maak de vier bevestigingsbouten los en scheid de kast van de houten transportbok.

Figuur 7-1 BOLT-215

Figuur 7-2 BOLT-107

Stap 2 – Verwijder verpakkingsmateriaal

Open het elektrische compartiment, verwijder de verpakkingslijst en reserveonderdelen en controleer de inhoud.

Stap 3 – Verwijder de vorkhefbeveiliging

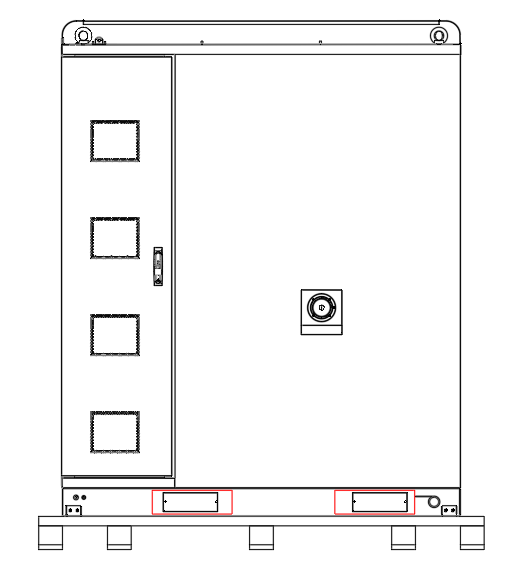

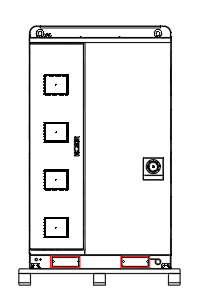

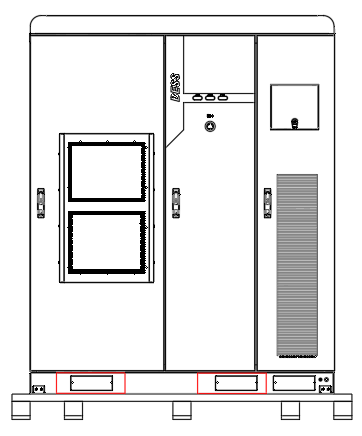

Verwijder de heftruckbeschermplaat aan de onderzijde van de kast (Figuur 7-3, 7-4).

Opmerking: wanneer een kraan wordt gebruikt voor transport, hoeft de baffleplaat niet te worden verwijderd.

Figuur 7-3 BOLT-215

Figuur 7-4 BOLT-107

Stap 4 – Plaats de kast

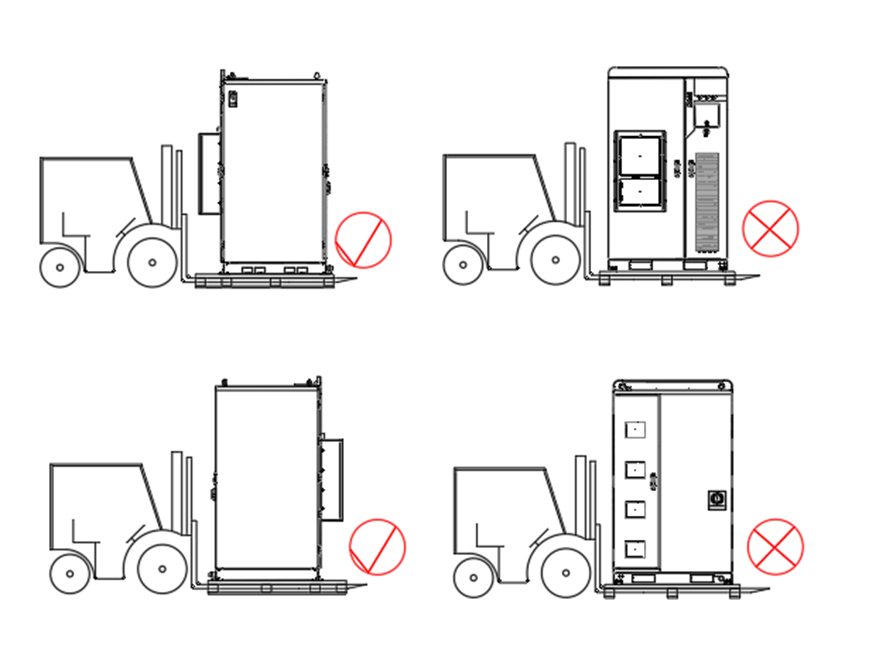

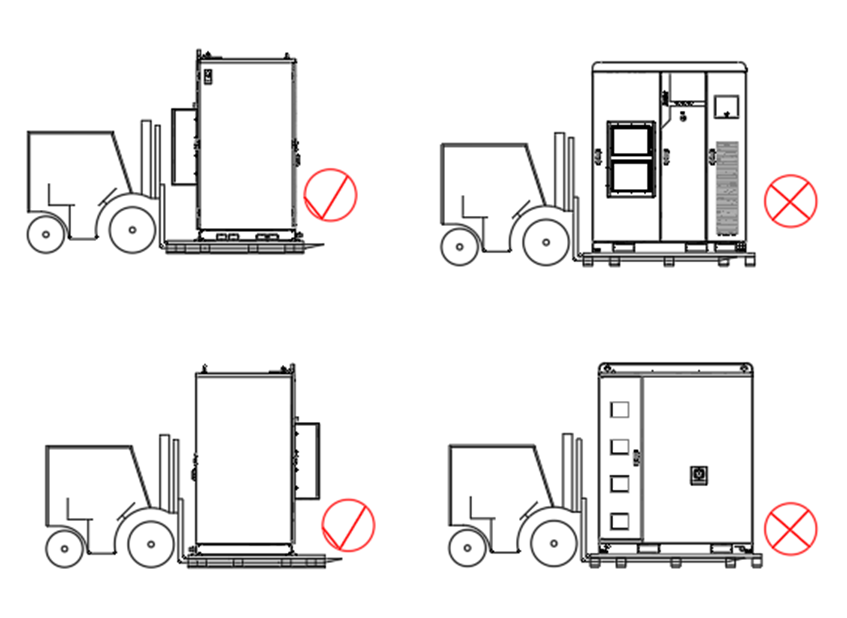

Sluit de deuren, en gebruik een heftruck of kraan om de BOLT naar de beoogde locatie te verplaatsen (Figuur 7-5, 7-6).

Toelichting: Indien de route niet geschikt is voor een heftruck (bijv. hellend terrein), gebruik dan een kraan.

Figuur 7-5

Figuur 7-6

Tabel 7-1 – Overzicht installatieonderdelen

Stap 5 – Bevestig de BOLT op de fundering

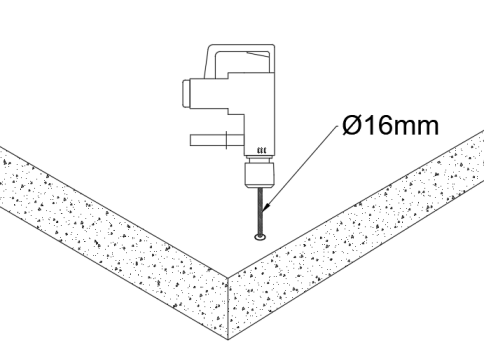

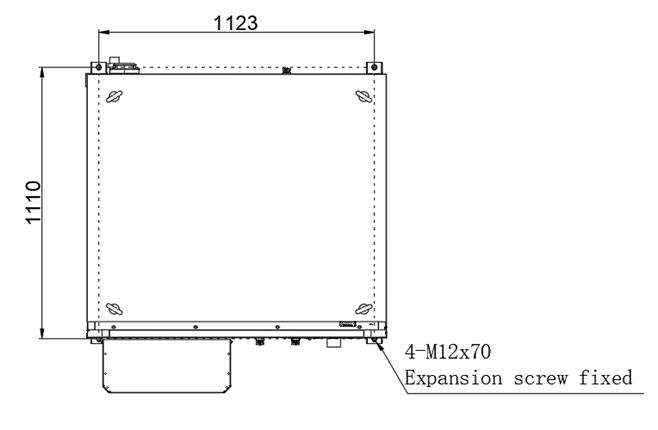

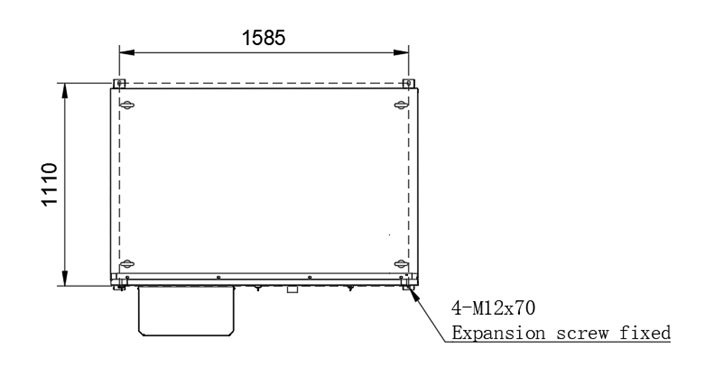

1. Boor met een slagboor Ø 16 mm gaten van 90 mm diep volgens het boorpatroon in Figuur 7-7 (107 kWh) of Figuur 7-8 (215 kWh).Figuur 7-7 BOLT-215Figuur 7-8 BOLT-107

2. Plaats de M12 × 70 mm expansiebouten in de geboorde gaten.

3. Draai de bouten vast met een moersleutel of momentsleutel en voer een tweede controle uit.

4. Controleer of de kast stabiel staat. Indien nodig, gebruik nivelleerschijven voor uitlijning (Figuur 7-9).
   Figuur 7-9 Vastgemaakte systemen

Stap 6 – Monteer de vorkhefbeveiliging

Monteer na het fixeren van de kast de heftruckbaffle opnieuw aan de onderzijde van de BOLT.
