9. In- en uitschakelen van het systeem

Gemaakt door Kelvin Mok, Gewijzigd op Di, 25 Nov om 9:30 AM op Kelvin Mok

9.1 Controle vóór Inschakeling

9.1.1 Routinecontrole

Nr.	Controlepunt	Acceptatiecriteria
1	Uiterlijk van de apparatuur	● De behuizing is intact, zonder schade, roest of verfverlies. ● Eventuele beschadigde lak dient te worden bijgewerkt. ● Etiketten zijn goed leesbaar; beschadigde labels moeten worden vervangen.
2	Uiterlijk van kabels	● De beschermmantel van de kabels is onbeschadigd. ● De kabeldoorvoeren en slangen zijn intact.
3	Kabelaansluitingen	● Aansluitposities komen overeen met het ontwerp. ● Kabelogen en klemmen voldoen aan de specificaties en zijn stevig vastgezet. ● Labels aan beide kabeluiteinden zijn duidelijk en in dezelfde richting geplaatst.
4	Kabelrouting	● Hoge- en laagspanningscircuits zijn gescheiden. ● Kabels liggen ordelijk en strak, zonder kruisingen. ● Tie-wraps en verbindingsmiddelen zijn netjes afgeknipt, zonder scherpe randen. ● Voldoende speling bij bochten; kabels mogen niet onder spanning staan.
5	Koperen busbars van accupakket	● Busbars zijn niet vervormd en de PVC-coating is onbeschadigd.
6	Schakelaars	● De externe AC-verdeelkast staat in UIT-positie. ● De AC-schakelaar in de ESS-kast staat in UIT-positie.

9.1.2 Inspectie van de ESS-installatie

Inspectie van de kastbehuizing

Nr.	Controlepunt	Acceptatiecriteria
1	Installatie	● Installatie komt overeen met de ontwerptekeningen. ● De kast staat waterpas en de deuren openen probleemloos.
2	Uiterlijk	● Geen scheuren, deuken of krassen. ● Eventuele verfdefecten dienen te worden bijgewerkt.
3	Aarding kast	● Minimaal twee aardpunten per kast, stevig bevestigd. ● Overgangsweerstand ≤ 0,1 Ω.
4	Accessoires	● Aantal en positie van externe accessoires voldoen aan het ontwerp.
5	Labels	● Labels zijn correct, volledig en duidelijk leesbaar.

Interne kastinspectie

Nr.	Controlepunt	Acceptatiecriteria
1	Circuitbreaker	Staat in schakelpositie (OFF vóór inschakeling).
2	Koperen busbars	Geen vervorming of vuilresten.
3	Kabels	Boutverbindingen stevig vast; geen losse kabels.
4	Kabeldoorvoeren	Alle openingen zijn goed afgedicht.
5	Accupakket	Geen zichtbare schade aan de buitenzijde.
6	Vreemde voorwerpen	Geen gereedschap of montageresten in de kast.
7	Afdekpanelen distributiezone	Geen scheuren, deuken of loszittende panelen.
8	Overspanningsbeveiliging	Indicator moet groen zijn.
9	Subcomponenten	Geen zichtbare schade.
10	Aarding	Aardgeleider stevig verbonden met aardrail of -busbar.
11	Apparaatlabels	Compleet en zonder fouten.
12	Interface-labels	Labels voor netaansluiting en communicatie duidelijk en compleet.

9.2 In- en Uitschakelprocedure

⚠️ Veiligheidswaarschuwing
Draag geïsoleerde handschoenen en gebruik geïsoleerd gereedschap om elektrische schokken of kortsluitingen te voorkomen.

Tijdens het inschakelen moet de elektrische zijde continu worden bewaakt.
Bij abnormale spanning of storing: onmiddellijk uitschakelen, oorzaak vaststellen en pas opnieuw inschakelen na herstel.
Langdurige opslag in ontladen toestand kan de batterij beschadigen; laad het systeem tijdig bij.
Indien het systeem langer dan 6 maanden buiten gebruik is, moet het door deskundig personeel worden gecontroleerd en getest vóór hergebruik.

Inschakelprocedure

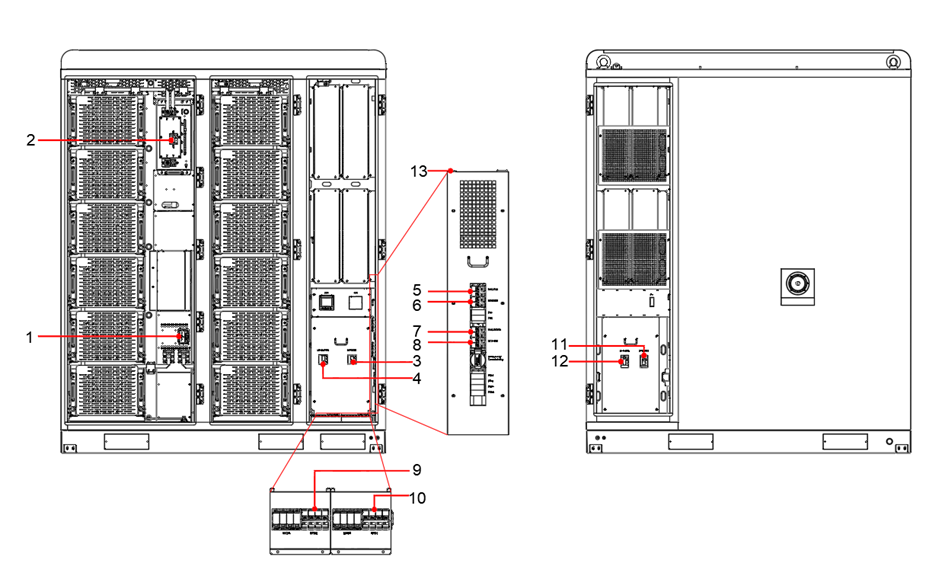

Figuur 9-1 – Schakelaarposities

Nr.	Onderdeel	Beschrijving
(1)	Service switch	Hoofdservice schakelaar
(2)	DC circuitbreaker	DC-schakelaar in de regelkast
(3)	MCCB 1	AC-hoofdschakelaar (netzijde)
(4)	MCCB 2	Belastingschakelaar (optioneel)
(5)	MCB 1	Distributieschakelaar
(6)	MCB 2	Distributieschakelaar
(7)	MCB 3	Airconditioning schakelaar
(8)	MCB 4	Besturingsvoeding schakelaar
(9)	MCB 6	Overspanningsbeveiliging (load)
(10)	MCB 5	Overspanningsbeveiliging (AC)
(11)(12)	MCCB 3 / MCCB 4	PV-circuitbreakers
(13)	Black-start knop	Handmatige noodstart (optioneel)

Stappenplan:

Zet de service switch (1) aan.
Schakel de DC-schakelaar in de regelkast in (2).
Zet de AC-overspanningsbeveiliging (MCB 5) aan (10).
Zet de load-overspanningsbeveiliging (MCB 6) aan (optioneel, 9).
Zet de AC-circuitbreaker MCCB 1 aan (3).
Zet de load-circuitbreaker MCCB 2 aan (optioneel, 4).
Zet de PV-circuitbreakers MCCB 3 en MCCB 4 aan (indien PV-string aanwezig, 11 & 12).
Schakel de interne distributie in:
- MCB 1 (5)
- MCB 2 (6)
- MCB 3 (7)
- MCB 4 (8)
(Optioneel) Druk op de black-start knop (13) als een offline herstart van het hulpsysteem vereist is.

Na deze volgorde:
Het net wordt gevoed en het AC-circuit wordt geactiveerd.
Controleer of het indicatorlampje van de HV-regelkast brandt.
Indien de BESS-status normaal is:
Statusindicator knippert
Storings- en alarmindicatoren zijn uit
→ Het systeem bevindt zich in stand-bymodus en wacht op een extern commando.

Uitschakelprocedure

Schakel de distributie uit:
- MCB 4 (8)
- MCB 3 (7)
- MCB 2 (6)
- MCB 1 (5)
Schakel de PV-circuitbreakers MCCB 3 en MCCB 4 uit (indien aanwezig, 11 & 12).
Schakel de load-circuitbreaker MCCB 2 uit (4).
Schakel de AC-circuitbreaker MCCB 1 uit (3).
Schakel de DC-schakelaar in de regelkast uit (2).
Schakel de service switch uit (1).

Na deze volgorde:
De airconditioning en HV-regelkast stoppen met werken, en het indicatorlampje dooft.
Tijdens onderhoud moet de onderhoudsschakelaar worden losgekoppeld en het systeem minimaal 5 minuten uitgeschakeld blijven voordat werkzaamheden worden uitgevoerd.
