A. Krimpen van OT- en DT-terminals

Gemaakt door Kelvin Mok, Gewijzigd op Di, 25 Nov, 2025 om 9:34 AM op Kelvin Mok

A.1 Eisen voor OT-/DT-terminals

Bij het aansluiten van kabels moeten de juiste OT- of DT-terminals worden gebruikt om een betrouwbare elektrische en mechanische verbinding te waarborgen.

Bij het gebruik van koperen geleiders moeten koperen kabelschoenen worden toegepast.
Bij het gebruik van koperbeklede aluminiumgeleiders moeten eveneens koperen terminals worden gebruikt.
Bij het gebruik van aluminiumlegeringkabels moeten koper-aluminium overgangsterminals of aluminium terminals met koper-aluminium overgangsringen worden gebruikt.

Het is strikt verboden om aluminium terminals rechtstreeks aan te sluiten op klemblokken. Dit veroorzaakt galvanische corrosie en kan leiden tot onbetrouwbare kabelverbindingen.
Koper-aluminium overgangsterminals en aluminium terminals met overgangsringen moeten voldoen aan IEC 61238-1.

Wanneer koper-aluminium overgangsringen worden gebruikt, moet de buitencontour van de ring minstens gelijk zijn aan die van de OT- of DT-terminal. Let goed op de plaatsing: de aluminiumzijde van de ring moet in contact staan met de aluminium terminal, en de koperzijde met het aansluitblok.
Het wordt aanbevolen om de overgangsring en de terminal van dezelfde fabrikant te betrekken.

Figuur A-1 – OT-/DT-terminal vereisten

A.2 Krimpen van OT-/DT-terminals

Tijdens het monteren van OT- of DT-terminals moet zorgvuldig te werk worden gegaan om schade aan de aderkern en slechte verbindingen te voorkomen.

Tijdens het strippen van de kabel mag de aderkern niet worden beschadigd.
Na het krimpen moet de krimpbus van de OT- of DT-terminal de draadkern volledig omsluiten; de verbinding moet stevig zijn, zonder speling.
De krimpplaats kan worden afgewerkt met krimpkous of isolatietape. Het gebruik van krimpkous wordt aanbevolen.
Bij gebruik van een heteluchtpistool moet worden voorkomen dat omliggende componenten of kabelisolatie worden verbrand.

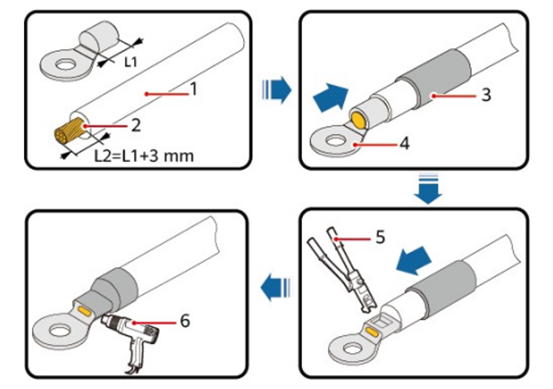

Figuur A-2 – Krimpen van OT-terminal

Legenda:
(1) Kabel (2) Aderkern (3) Krimpkous (4) OT-terminal (5) Hydraulische tang (6) Heteluchtpistool

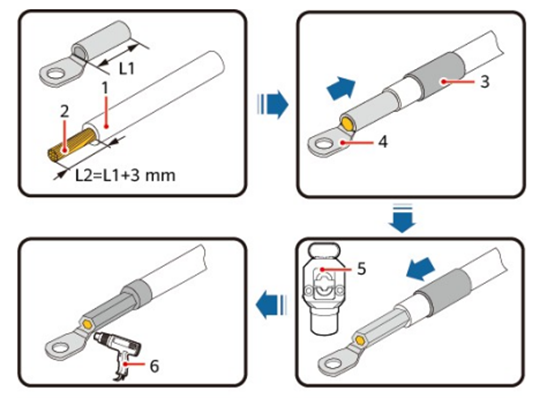

Figuur A-3 – Krimpen van DT-terminal

Legenda:
(1) Kabel (2) Aderkern (3) Krimpkous (4) DT-terminal (5) Hydraulische tang (6) Heteluchtpistool
